Outil de réparation de pipeline à six côtés, adapté à une plage de diamètres de pipeline de 200 mm à 700 mm, vérin de réhabilitation de tuyaux

Réparation locale de canalisation - Expander à six côtés

Objectif

Pour la réparation rapide sans tranchée des effondrements localisés de canalisations.

Aperçu

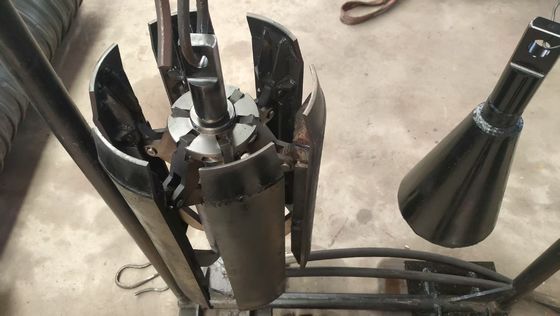

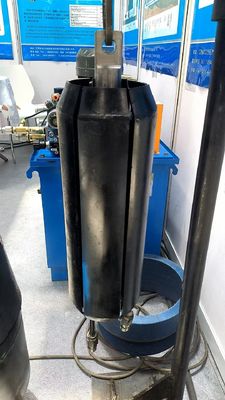

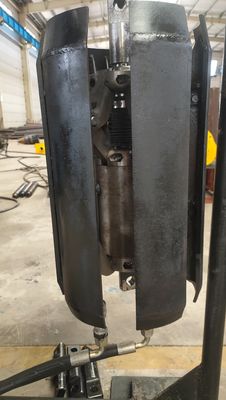

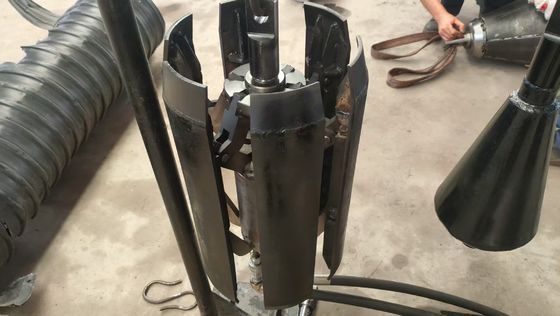

La technologie de réparation localisée « expander à six côtés » positionne avec précision l'équipement de vérinage au niveau du site d'effondrement par traction. Entraînées hydrauliquement, six plaques de vérinage à expansion synchrone appliquent uniformément une force radiale le long de la circonférence de la canalisation, restaurant la section effondrée à sa circularité complète et à son diamètre intérieur d'origine. Cela permet une réhabilitation structurelle de la canalisation existante en une seule opération.

Caractéristiques de l'équipement

Synchronisation à six côtés : Les plaques d'expansion à entraînement hydraulique s'étendent simultanément à une fréquence et une pression égales, assurant une répartition uniforme de la force circonférentielle sur la paroi de la canalisation et prévenant la concentration des contraintes.

Centrage automatique : L'appareil s'aligne automatiquement sur le centre de la canalisation pendant l'expansion, garantissant la concentricité entre la section réparée et la canalisation d'origine pour éviter les dommages excentriques.

Avantages comparatifs : Les méthodes traditionnelles « en bec de canard » s'étendent symétriquement en seulement deux points, causant des contraintes localisées excessives et des dommages à la paroi de la canalisation. L'expansion radiale à six points élimine entièrement les risques de dommages secondaires.

Diamètre réglable : Les couvercles de remplacement modulaires couvrent plusieurs spécifications de DN200 à DN700, s'adaptant aux canalisations ondulées, aux canalisations en PE, aux canalisations en acier ondulé, aux canalisations renforcées en acier, aux canalisations à paroi solide enroulées en spirale et aux canalisations en acier à paroi mince.

Très efficace et économique : La réparation en un seul point élimine le besoin de creusement ou de chemisage, réduisant considérablement les coûts de main-d'œuvre et de matériaux.

Champ d'application

Réparation sans tranchée des effondrements, déformations et désalignements localisés dans les canalisations ondulées, les canalisations en PE, les canalisations en acier ondulé, les canalisations renforcées en acier, les canalisations à paroi solide enroulées en spirale et les canalisations en acier à paroi mince dans les réseaux urbains souterrains d'alimentation en eau/drainage, de gaz, d'électricité et de communication.
