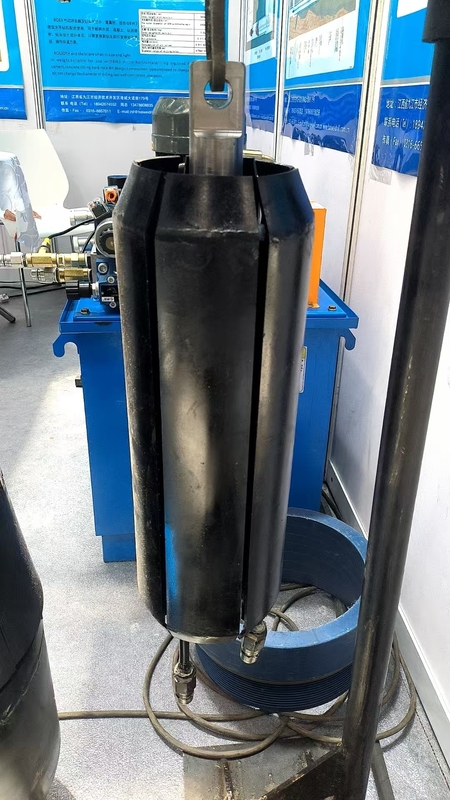

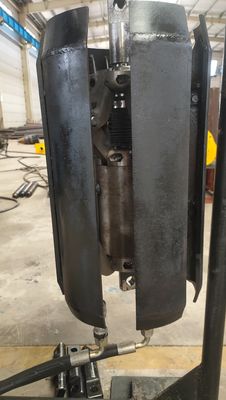

Outil de réparation de pipeline à six côtés

Réparation locale des tuyaux - Expanseur à six côtés

Objectif

Pour la réparation rapide sans tranchées des effondrements de tuyaux localisés.

Résumé

La technologie de réparation localisée de l'extenseur à six côtés positionne précisément l'équipement de remorquage sur le site de l'effondrement par traction.six plaques de prise en expansion synchrone appliquent uniformément une force radiale le long de la circonférence du tuyau, la section effondrée retrouve sa pleine circulaire et son diamètre intérieur de conception d'origine, ce qui permet de réhabiliter la structure du tuyau existant en une seule opération.

Caractéristiques de l'équipement

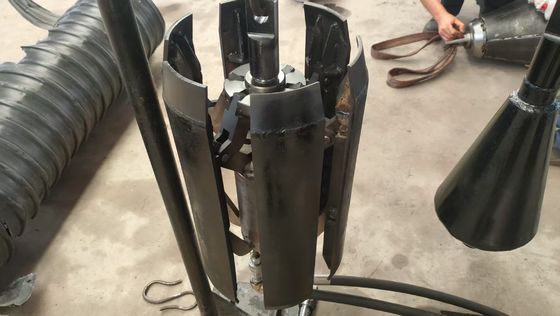

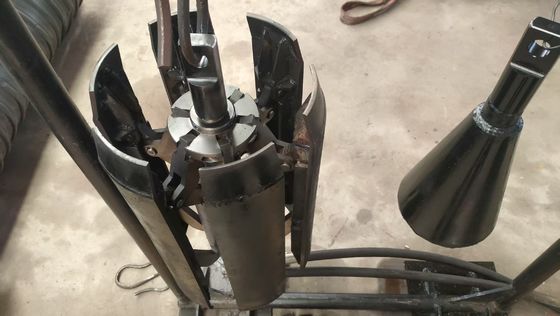

Synchronisation à six côtés: les plaques d'expansion à action hydraulique s'étendent simultanément à la même fréquence et à la même pression,assurer une répartition uniforme de la force de circonférence sur la paroi du tuyau et prévenir la concentration des contraintes.

Centrage automatique: le dispositif s'aligne automatiquement avec le centre du tuyau lors de l'expansion, garantissant la concentricité entre la section réparée et le tuyau d'origine pour éviter les dommages excentriques.

Avantages comparatifs: les méthodes traditionnelles de "duckbill" s'étendent symétriquement à seulement deux points, ce qui provoque un stress localisé excessif et des dommages aux parois des tuyaux.Une expansion radiale de six points élimine complètement les risques de dommages secondaires..

Diamètre réglable: le remplacement modulaire couvre plusieurs spécifications de DN200 à DN700, pouvant accueillir des tuyaux ondulés, des tuyaux PE, des tuyaux d'acier ondulé, des tuyaux renforcés d'acier,tuyaux à paroi solide en spirale, et des tuyaux en acier à paroi mince.

Très efficace et économique: la réparation en un seul point élimine la nécessité de creuser ou de refaire le revêtement, ce qui réduit considérablement les coûts de main-d'œuvre et de matériaux.

Portée de l'application

Réparation sans fossé des effondrements, déformations et désalignements locaux dans les tuyaux ondulés, les tuyaux PE, les tuyaux d'acier ondulé, les tuyaux renforcés d'acier, les tuyaux à paroi solide en spirale,et tuyaux en acier à parois minces dans les réseaux urbains d'approvisionnement en eau souterraine/dénaturation, gaz, électricité et réseaux de communication.
