Garniture de forage HDD - Garniture de forage directionnelle horizontale pour applications sans tranchée
La tige de forage sans tranchée sert de composant central dans les opérations de forage directionnel horizontal. Conçus pour l'installation de pipelines souterrains dans les zones urbaines, les croisements d'oléoducs/gazoducs et d'autres projets sans tranchée, ces tuyaux offrent une solidité et une résistance à la fatigue exceptionnelles.
Spécifications techniques
Dimensions et spécifications
Disponible dans des diamètres extérieurs métriques de 50 mm à 168,28 mm (y compris le modèle municipal de 89 mm couramment utilisé), avec une épaisseur de paroi allant de 6,0 mm à 12,7 mm. Les longueurs de canne simples s'étendent jusqu'à 12 mètres.
Propriétés mécaniques

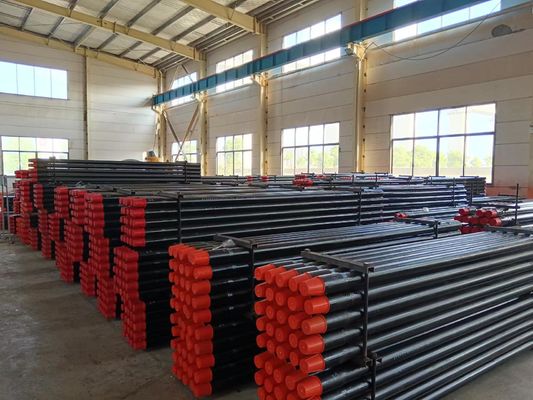

Les nuances d'acier standard incluent le G105 (limite d'élasticité 724 MPa) et le S135 (931 MPa), la nuance S135 atteignant une résistance à la traction maximale de 1 138 MPa.
Capacité de couple
La tige de forage de 89 mm fournit un couple maximal de 24 kN·m, les exigences typiques des projets municipaux étant comprises entre 6 et 24 kN·m.
Directives de construction
- Utiliser des tiges de forage épaissies pour des profondeurs supérieures à 756 mètres
- Remplacement immédiat requis pour les rayures de surface plus profondes que 1 mm
- Le rayon de courbure du trou de construction doit être inférieur au rayon de courbure minimum de la tige de forage
Spécifications détaillées
| Diamètre (mm) |
Épaisseur de paroi (po) |
Longueur (m) |
Poids (kg) |
Diamètre extérieur du joint d'outil (mm) |
Fil |
Nuance d'acier |
Limite de couple (KN.m) |
Rayon de courbure minimum (m) |
| 50 |
0,256 |
2 |
17 |
53 |
ZX50 |
G |
2.9 |
38 |
| 60 |
0,28 |
2 |
23 |
68 |
ZX60 |
G |
6 |
42 |
| 73 |
0,315 |
3 |
43 |
78 |
NC23 |
G |
12 |
58 |
| 76 |
0,354 |
3 |
56 |
88 |
NC26 |
G |
14 |
62 |
| 83 |
0,354 |
3 |
57 |
92 |
D80NC26 |
G |
16,8 |
73 |
| 89 |
0,368 |
4.5 |
99 |
105 |
NC31 |
G |
22.3 |
80 |
| 102 |
0,394 |
6 |
160 |
123 |
NC38 |
G |
38 |
90 |
| 114 |
0,394 |
6 |
162 |
127 |
NC38 NC40 |
G |
50 |
98 |
Compatibilité des marques
| Marque |
Modèle |
Longueur |
Diamètre extérieur |
Diamètre extérieur du joint d'outil |
Épaisseur de paroi |
Nuance d'acier |
| CAS |
Cas6010 |
120"±0,5" |
1,9" ±0,031" |
2,25*±0,16" |
0,24" |
S135 |
| VERMEER |
D10X15 |
120"±0,5" |
1,66" ± 0,31" |
1,88" ±0,16" |
0,24" |
S135 |
| SORCIÈRE DES FOSSÉS |
JT1720/1720V |
118"±0,5" |
2,063"±0,31" |
2,5" |
0,27" |
S135 |
Foire aux questions
Quel est votre délai de livraison ?
Le délai de production standard est d'environ 20 jours. Les articles en stock sont expédiés sous 3 jours ouvrés.
Comment garantissez-vous la qualité des produits ?
Chaque tige de forage est soumise à des inspections de qualité et des tests de performances rigoureux avant expédition.
Acceptez-vous des commandes d’échantillons ?
Oui, nous encourageons les commandes d’échantillons pour évaluer la qualité de nos produits avant des achats plus importants.
Vos tiges de forage sont-elles traitées thermiquement ?
Tous les tuyaux et boîtiers reçoivent un traitement thermique professionnel pour améliorer la résistance structurelle.
Vos tiges de forage sont-elles dotées d'une protection antirouille ?
Chaque unité reçoit une peinture antirouille ou un revêtement d'huile anticorrosion. Des options galvanisées sont disponibles.
